Строительство спортивных площадок

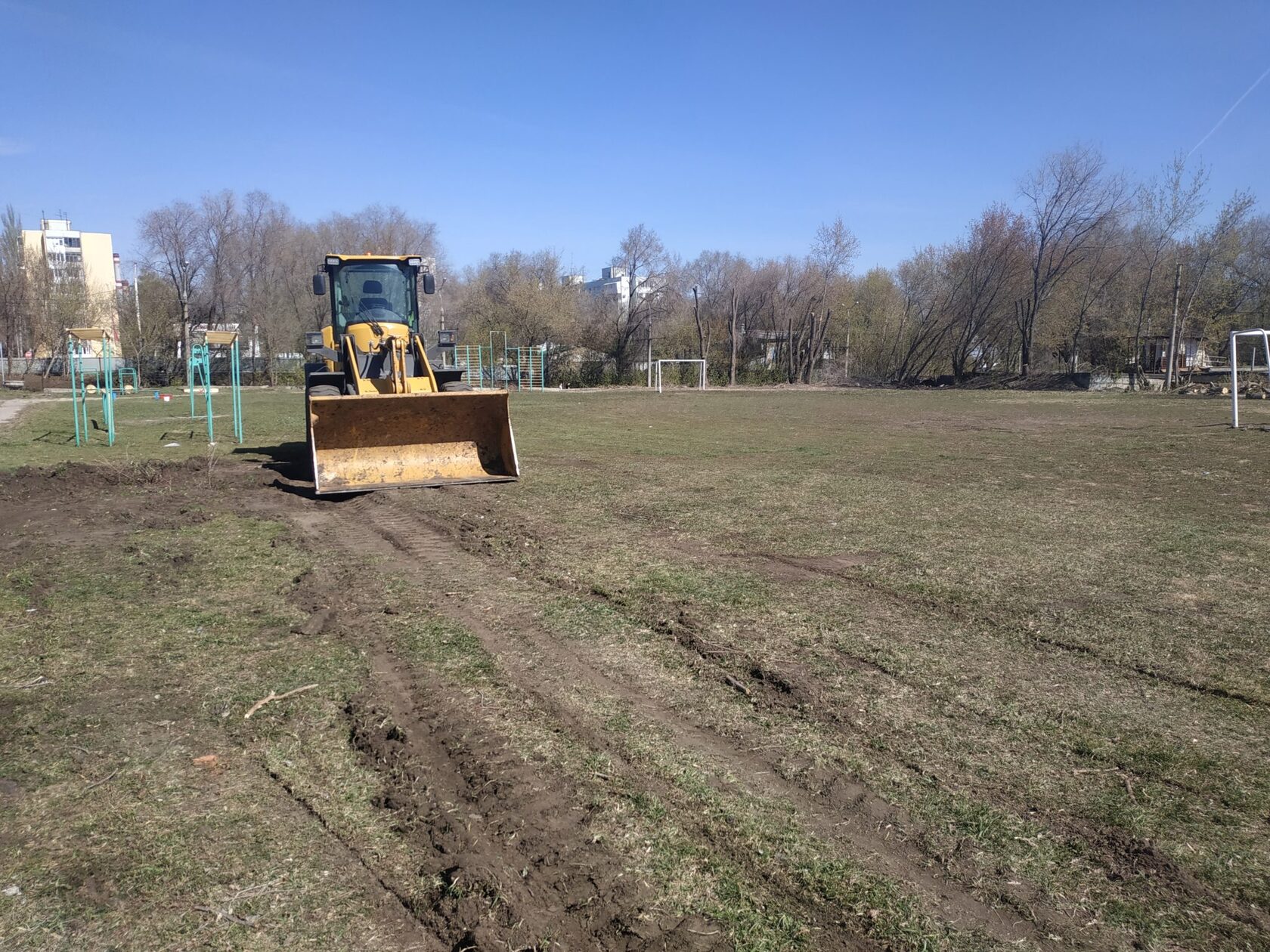

Основание

Для максимальной долговечности спортивной площадки требуется асфальтобетонное основание.

Именно асфальтобетон гарантирует высокую адгезию основания с последующим спортивным покрытием и лишен многих негативных дефектов в период эксплуатации. А еще один из неоспоримых плюсов – это скорость и культура производства работ.
Основные этапы работ по созданию основания спортивной площадки:
1. Разметка габаритов спортивной площадки;
2. Выборка растительного слоя почвы;
3. Установка бортового камня;

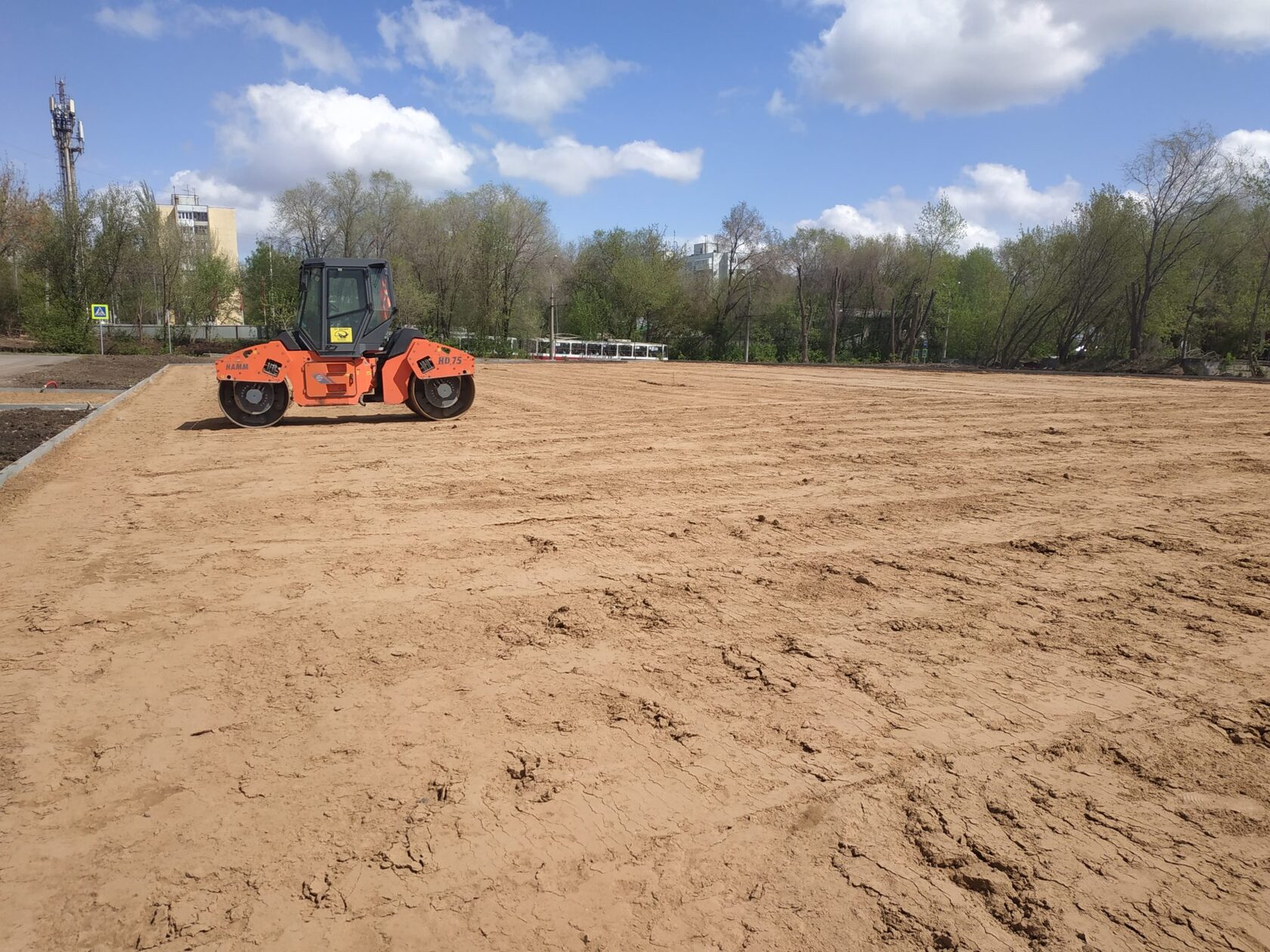

4. Засыпка и трамбовка слоя из песка;

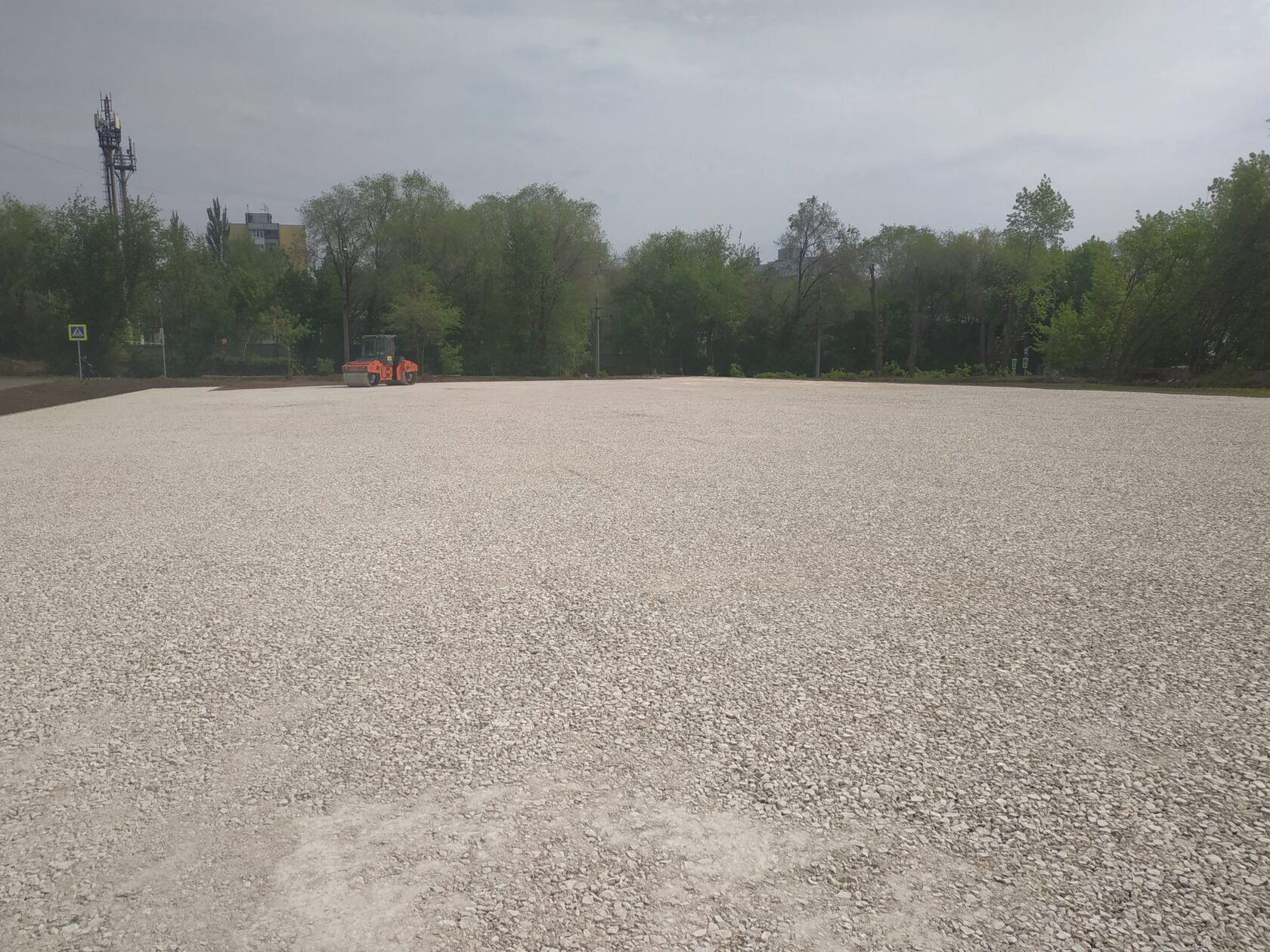

5. Засыпка и трамбовка слоя из щебня;
6. Устройство финишного слоя из асфальтобетона.
Стоимость: очень интересный и щепетильный вопрос. Ответить на него кратко не получится. Диапазон цены за 1м2 зависит от множества факторов: стесненность, объем, удаленность и т.д.

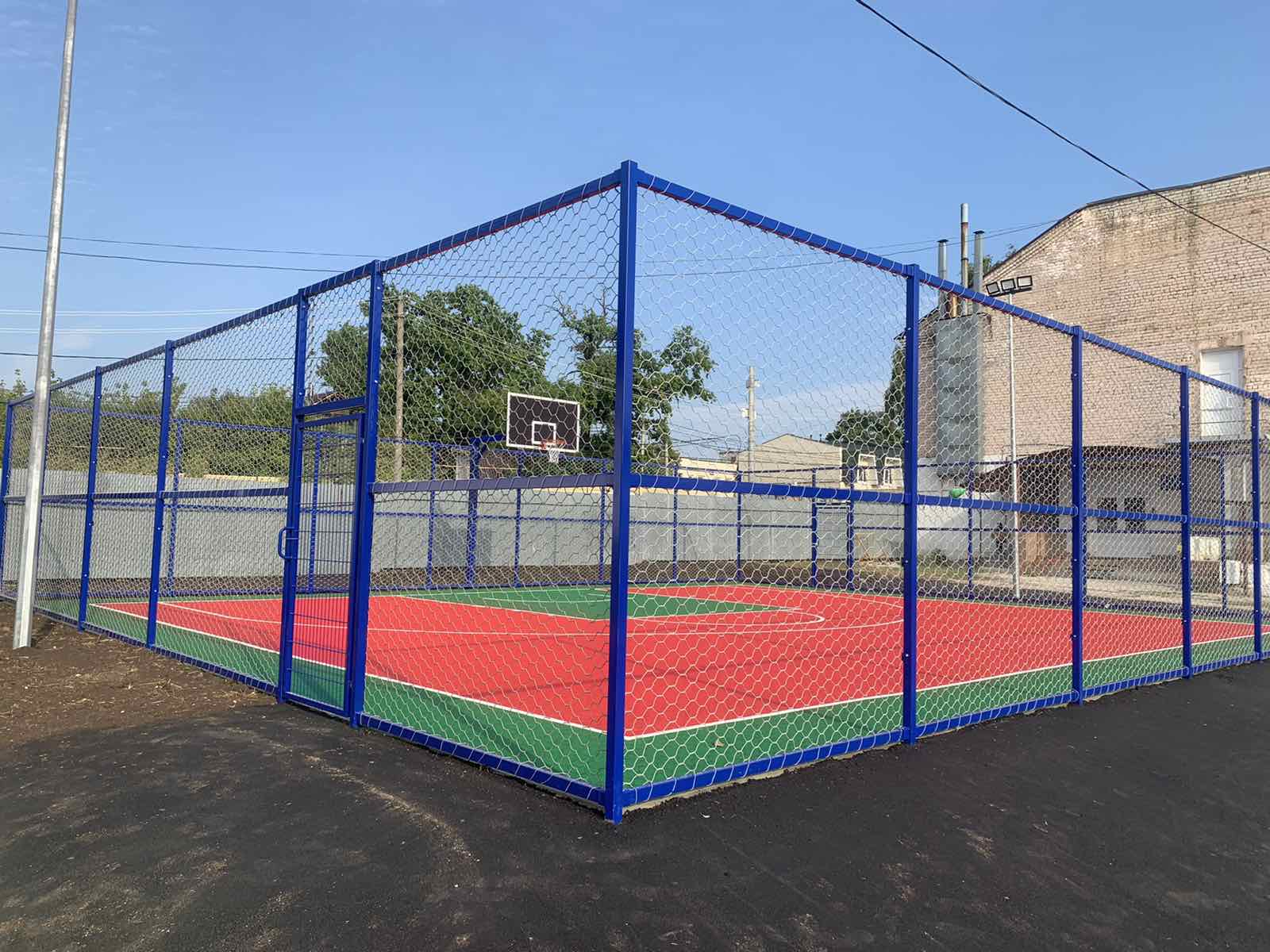

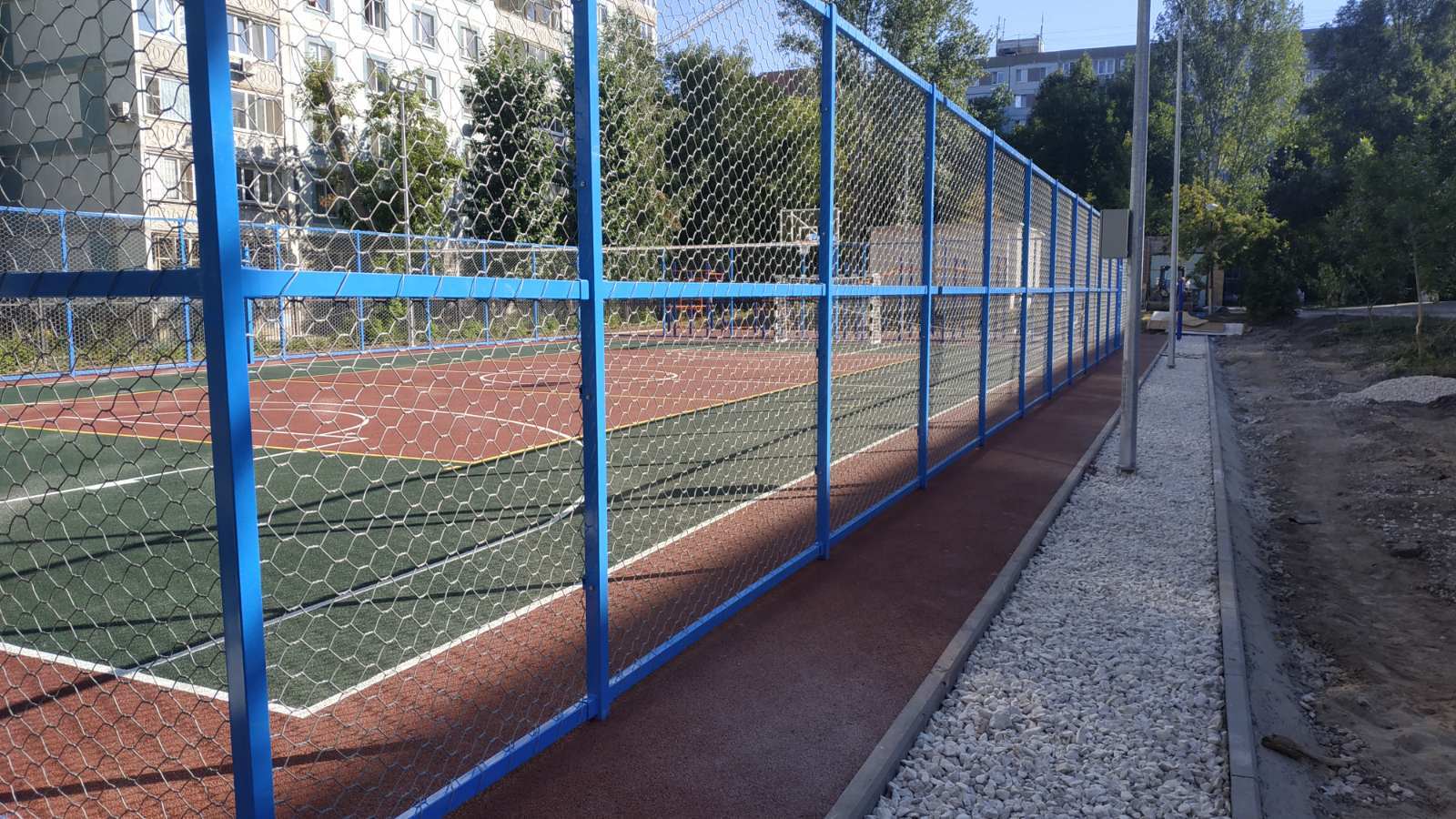

Ограждение

Это объект многих споров и разногласий. Используя многолетный опыт в строительстве площадок наша компания, совмесно с нашими партнерами, разработала еще в 2017 году максимально травмобезопасное и долговечное ограждение. После прохождения множества испытаний и воссаздания «живых» объектов мы полностью отказались от ограждений с применением сетки «рабицы», 2D и 3D панелей.
Приемущества нашего ограждения:
1. Надежный усиленный каркас;
2. Травмобезопасность и эстетичность;
3. Отсутствие затрат на обслуживание;
4. Устойчивость к большим нагрузкам;
5. Применим для всех видов спорта;

Наше ограждение обсолютно универсальное, конструктив с легкостью адаптируется под любые технические решения сохраняя все его приемущества. Поэтому каждое ограждение проектируется конкретно под требуемую задачу и поставляется только комплектом.

Стоимость ограждения площадки 30 х 17м, высотой 3метра – от 25000р/п.м.
Стоимость ограждения площадки 40 х 20м, высотой 4метра – от 28000р/п.м.

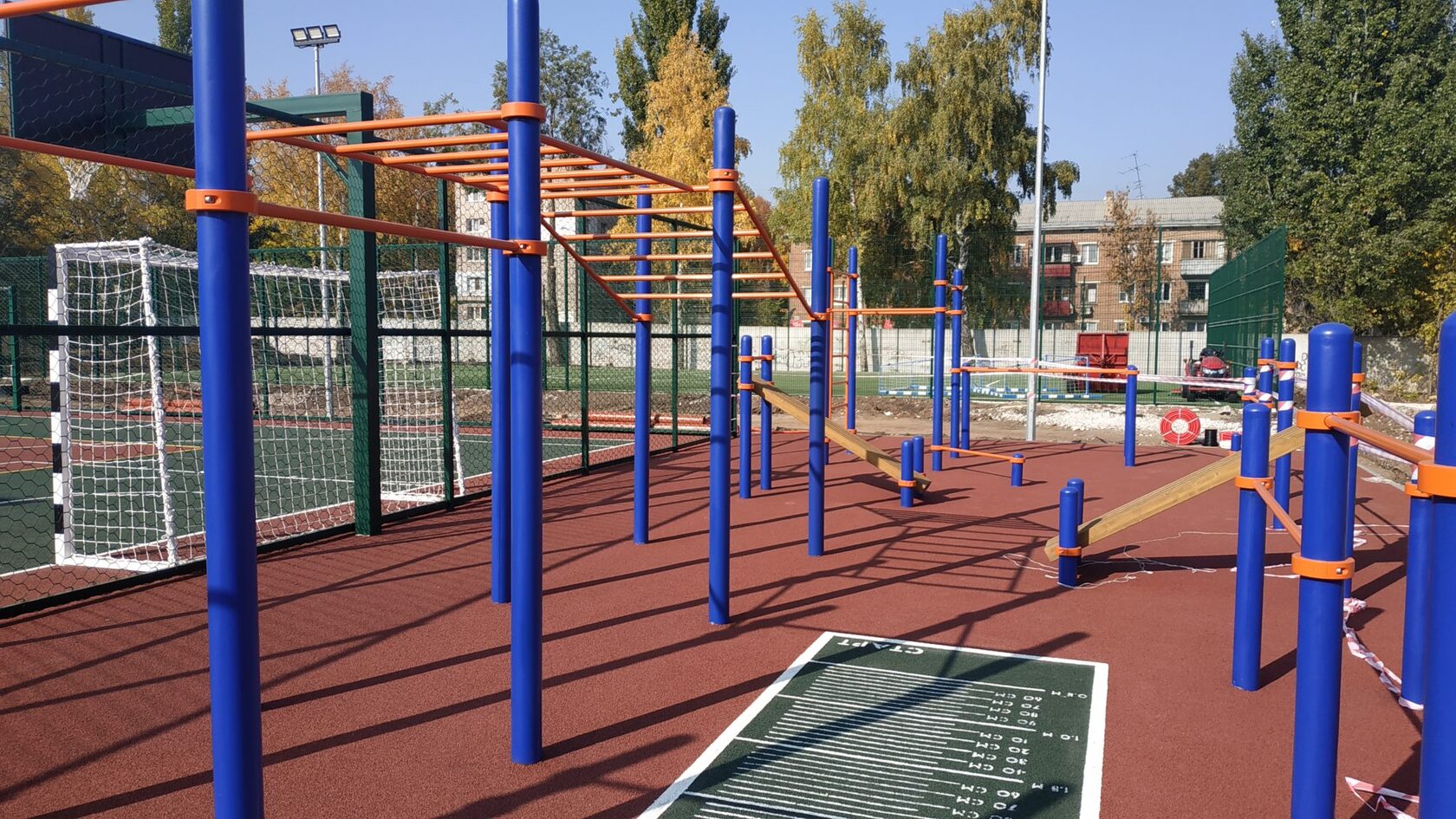

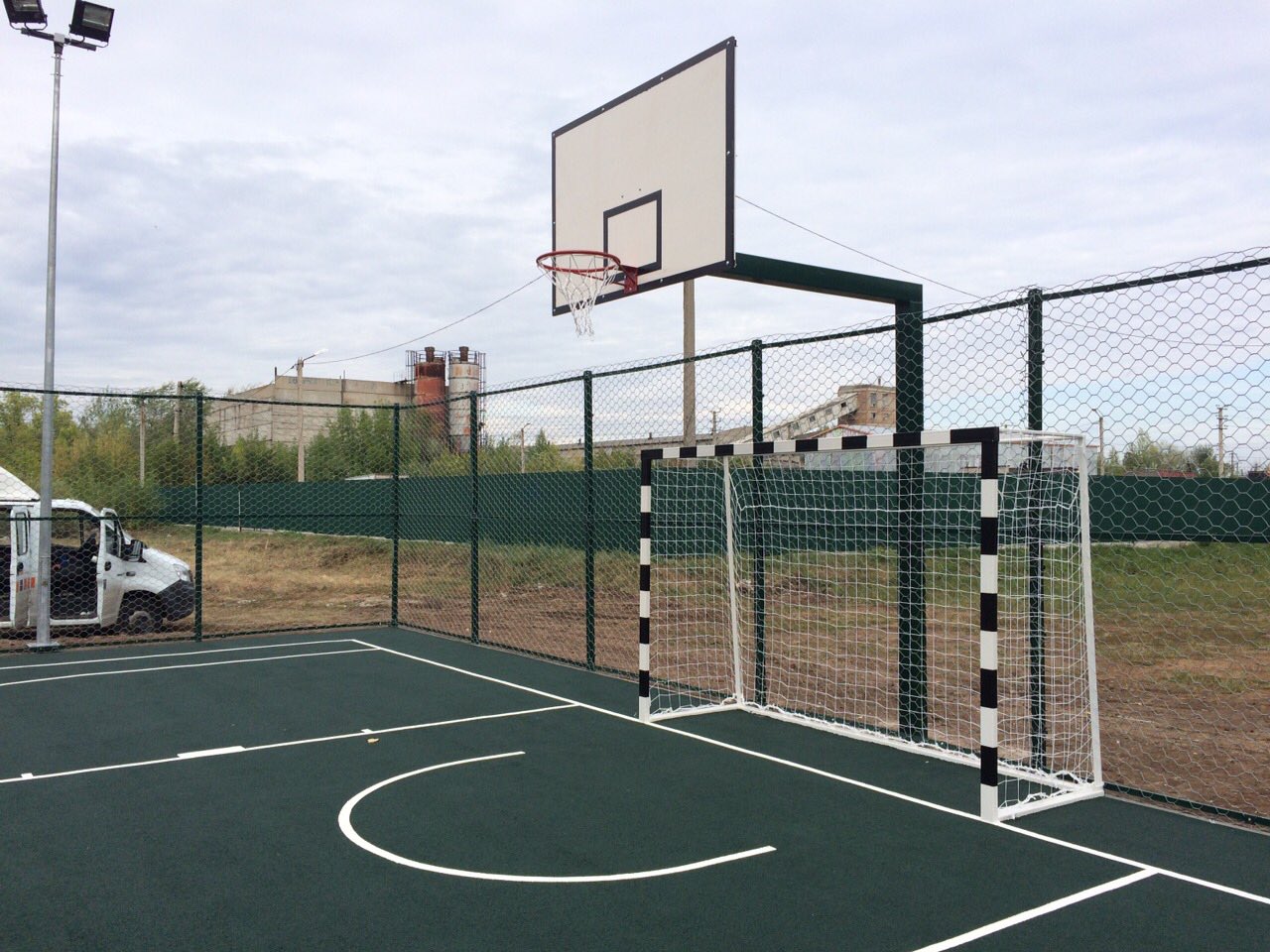

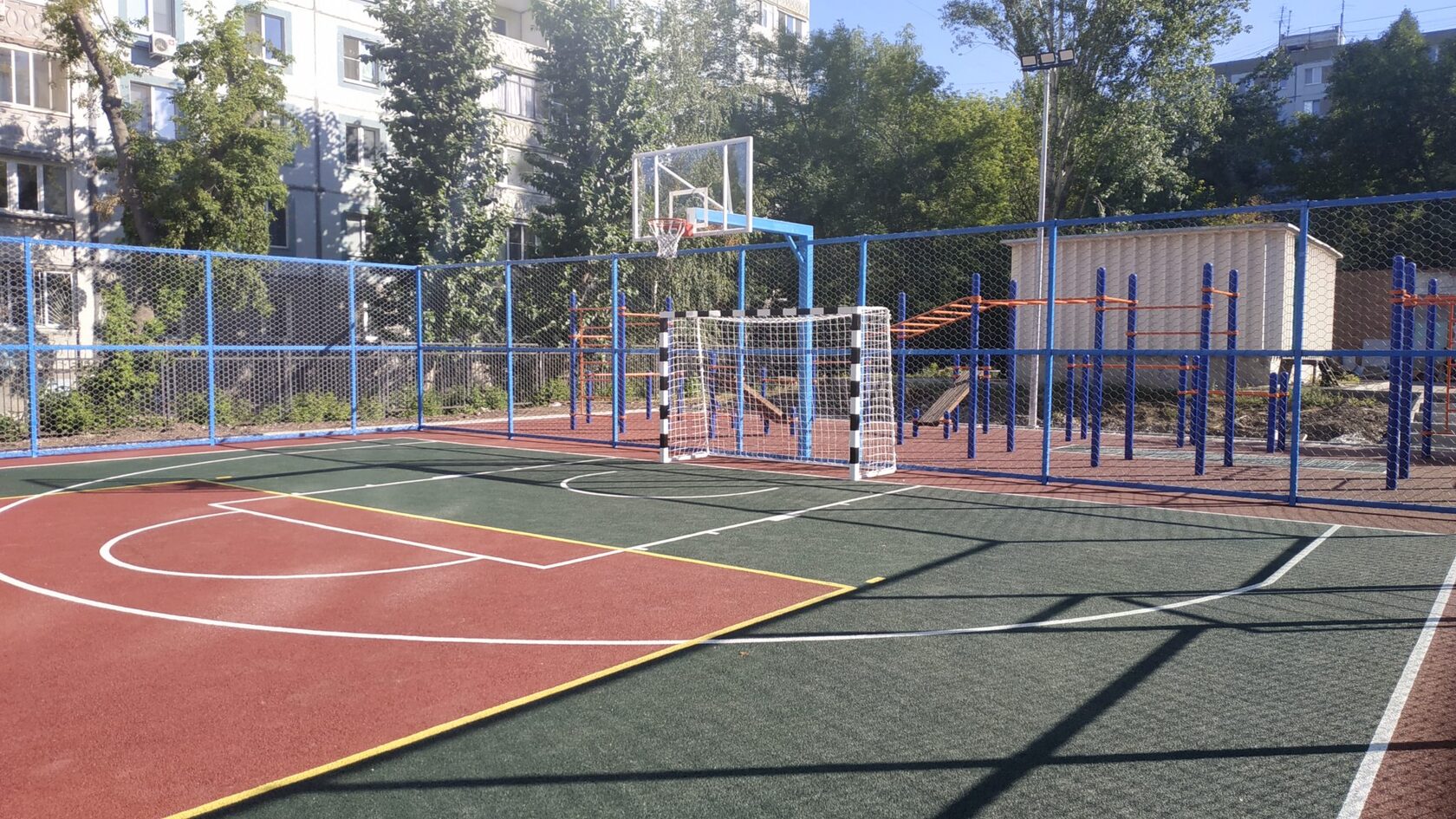

Спортивное игровое оборудование

Охватить данный блок в рамках сайта очень трудная задача, а связано это с тем, что разнообразие оборудования очень велико как по применяемости, так и по назначению.

Предлагаем рассмотреть только основное (или часто используемое) спортивное оборудование.

Исходя из того что любая спортивная универсальная площадка должна минимально предусматривать занятия в такие виды спорта как: баскетбол, волейбол и мини-футбол, соответственно и спортивное оборудование должно отвечать этим требованиям.

Изучив и опробовав многие предложения на рынке, мы пришли к выводу, что крепче, эстетичные и устойчивее к вандализму, надежнее открыть свое производство и выпускать продукцию для наших клиентов, отвечающую высоким требования надежности и безопасности.

Учитывая, наш большой багаж знаний и опыт мы создаем качественный, долговечный, а главное травмобезопасный продукт.

Обычное покрытие

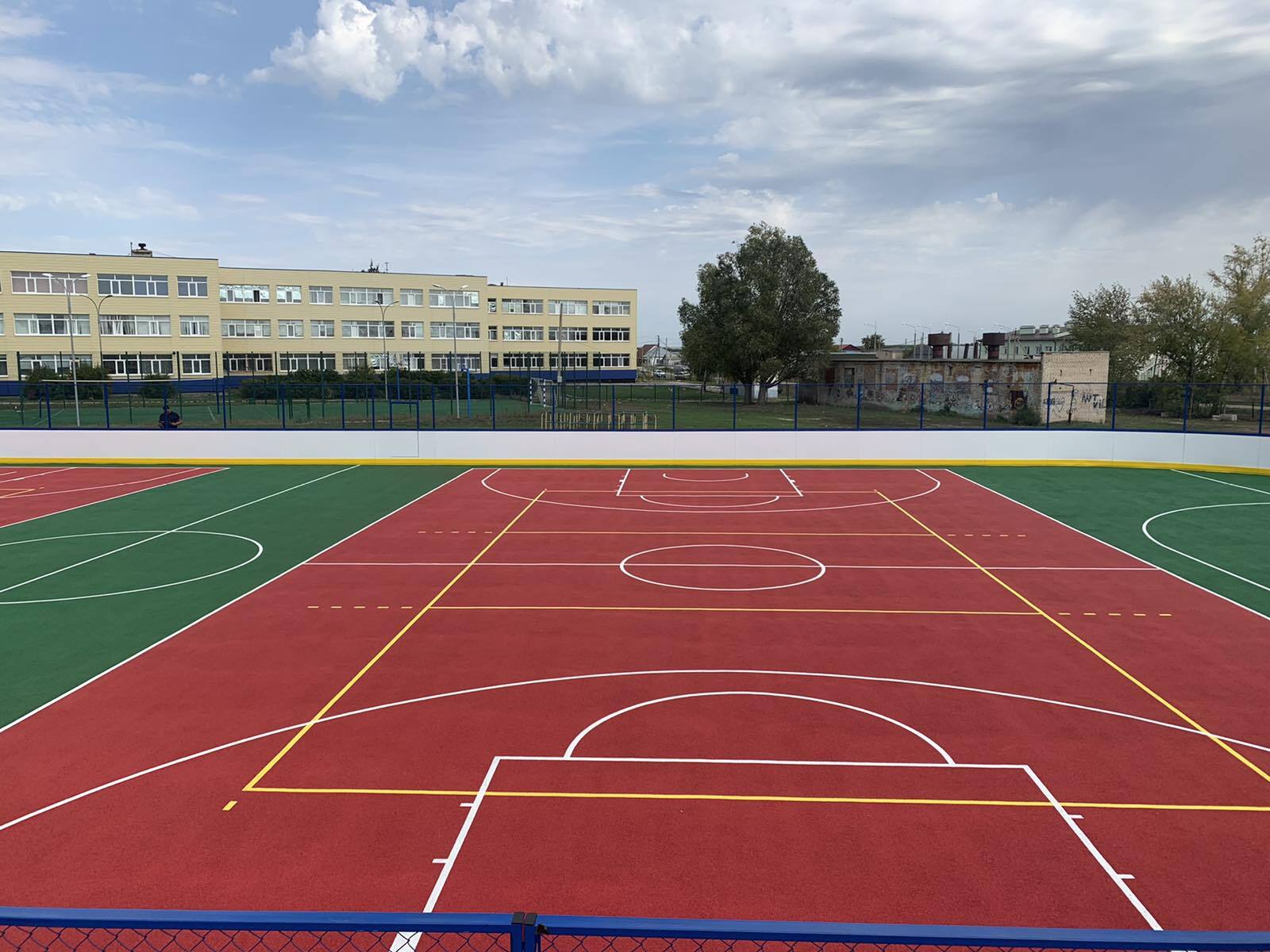

Покрытие Kromandik safey play
Обычное покрытие
Покрытие Kromandik safey play

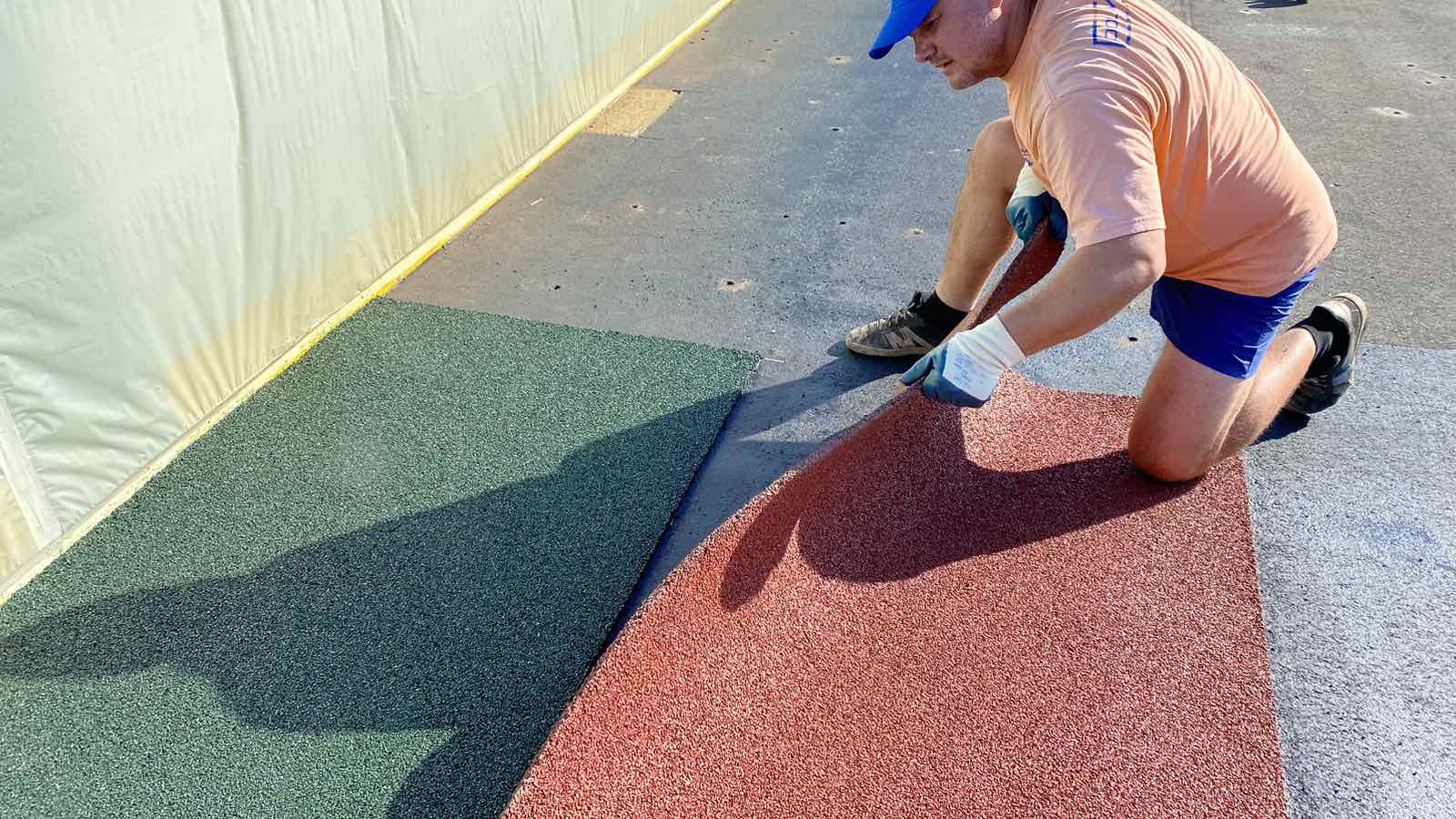

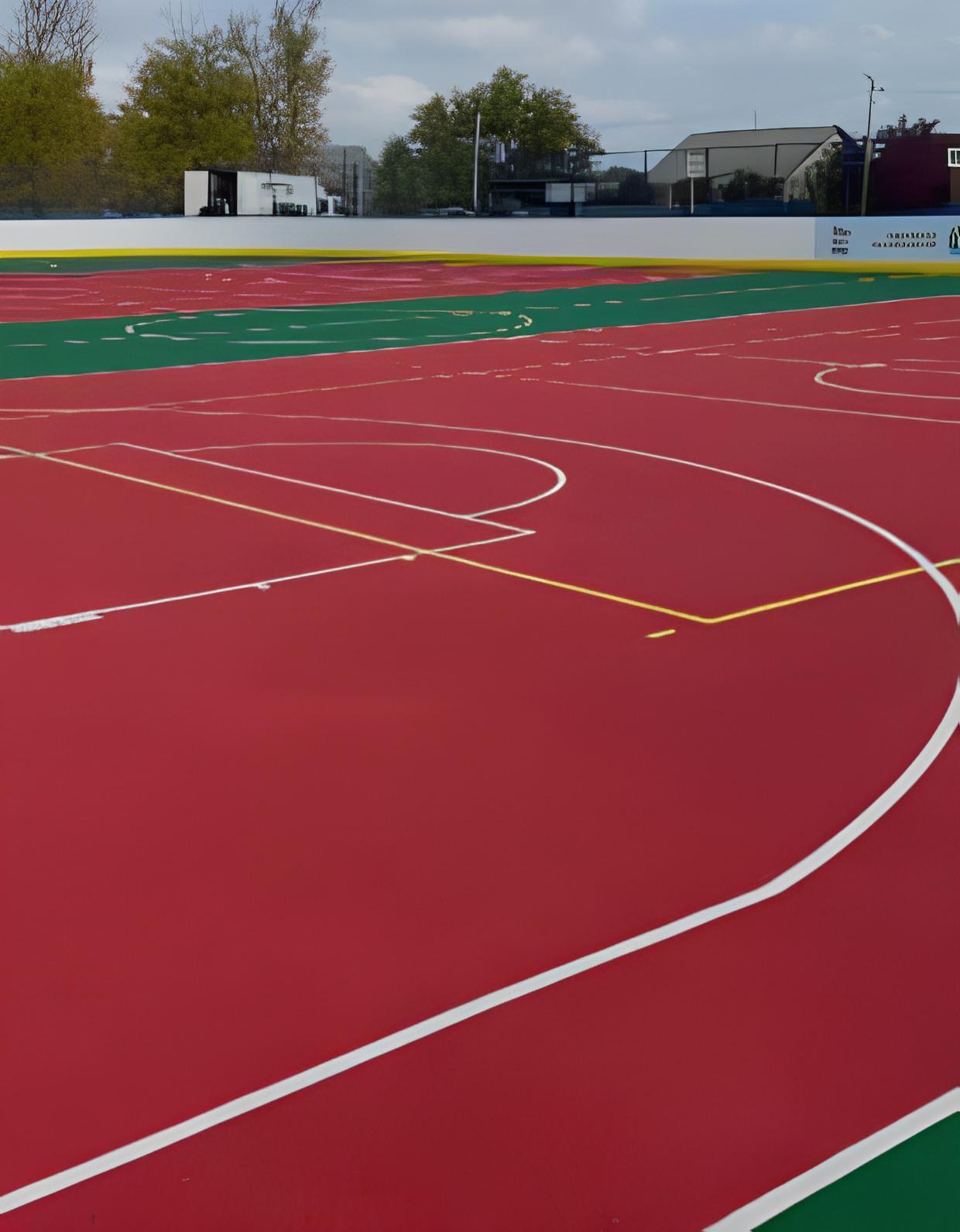

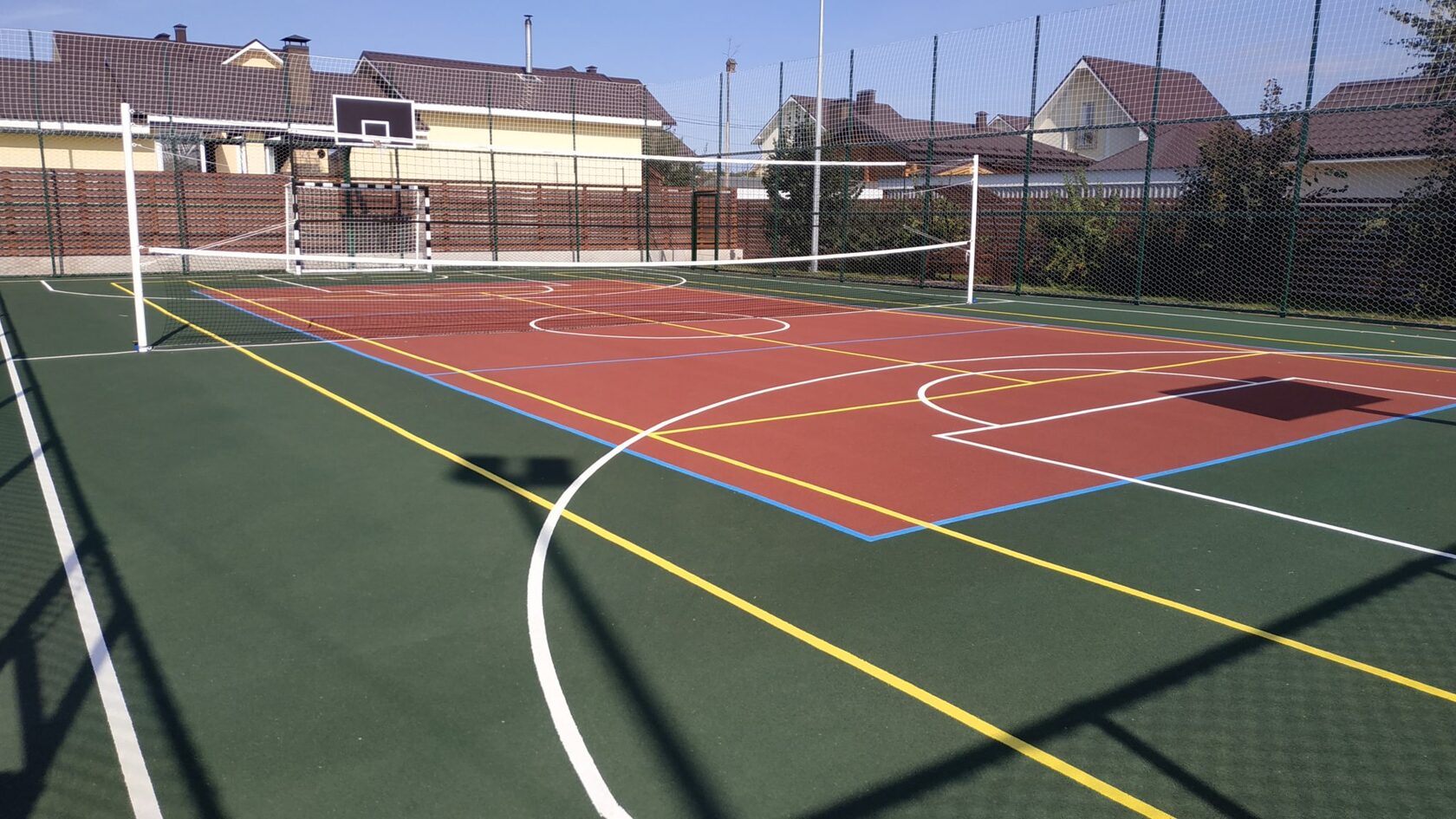

Спортивное напольное покрытие

Здесь выбор еще более сложен. Можно долго выбирать, сравнивать виды и характеристики покрытий, различных производителей, а в итоге так и не придти к правильному выбору или что еще хуже – пойти на поводу нерадивого подрядчика, которых в данной нише масса. И тем более не стоит гнаться за наименьшей стоимостью при универсальности покрытия.

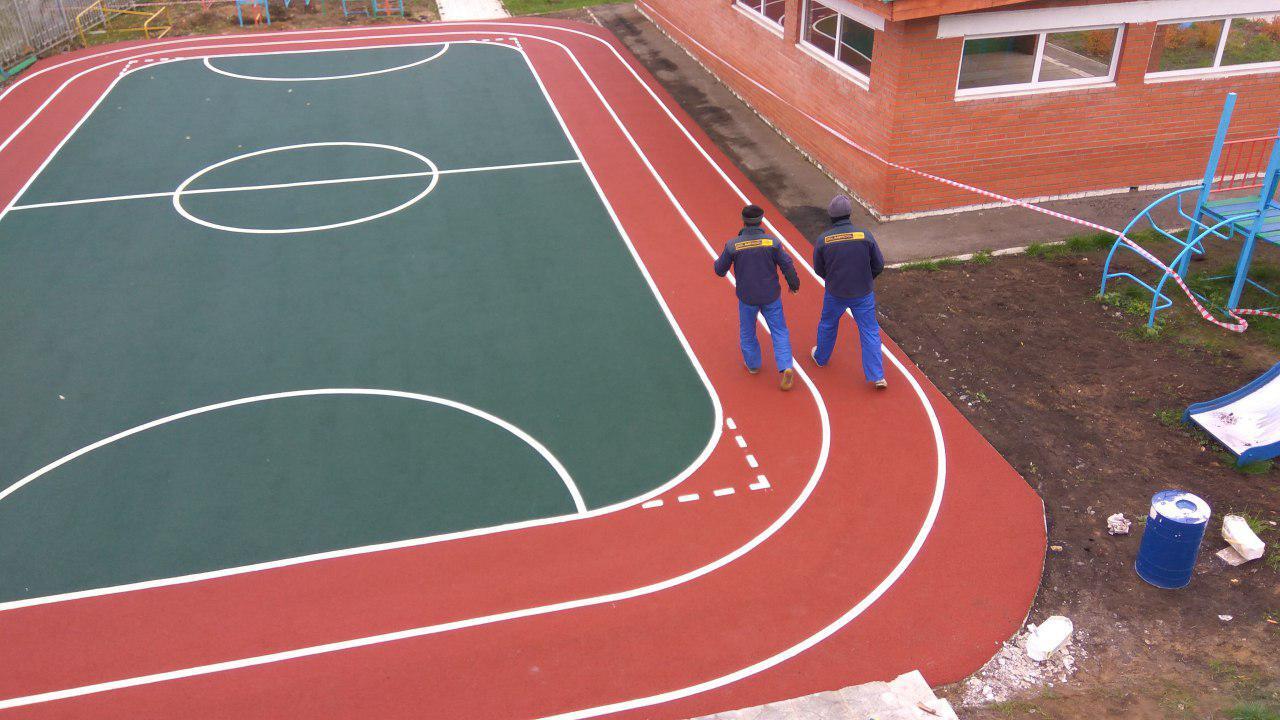

Понимая, что прогресс не стоит на месте и рынок требует нового вида продукции нами было создано, протестированно иреализованно два новых типа покрытий, имеющие более высокие характеристики по сравнению с аналогичными покрытиями, получившие свое наименование: Kromandik safey play – универсальное спортивное покрытие для различных видов спорта; Kromandik safey play run – покрытие, преднозначенное для беговых дорожек с возможностью занятий в шипованной обуви.
Серия Kromandik safey play представляет собой многослойные покрытия на основе рулонных высокачественных материалов и верхнего (финишного) упрочняющего алифатического слоя. Безоговорочное приемущество серии покрытий Kromandik safey play в том что они водопроницаемы, в отличии от обычных рулонных покрытий.

Технические характеристики Kromandik safey play (ссылка)

Стоимость Kromandik safey play – от 3850р/м2

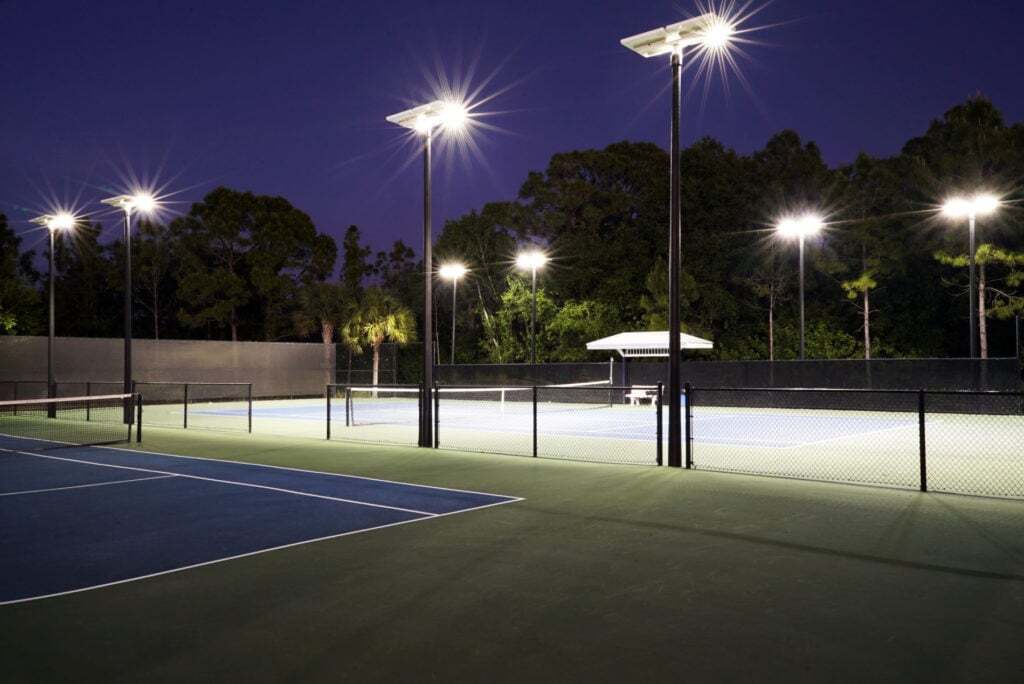

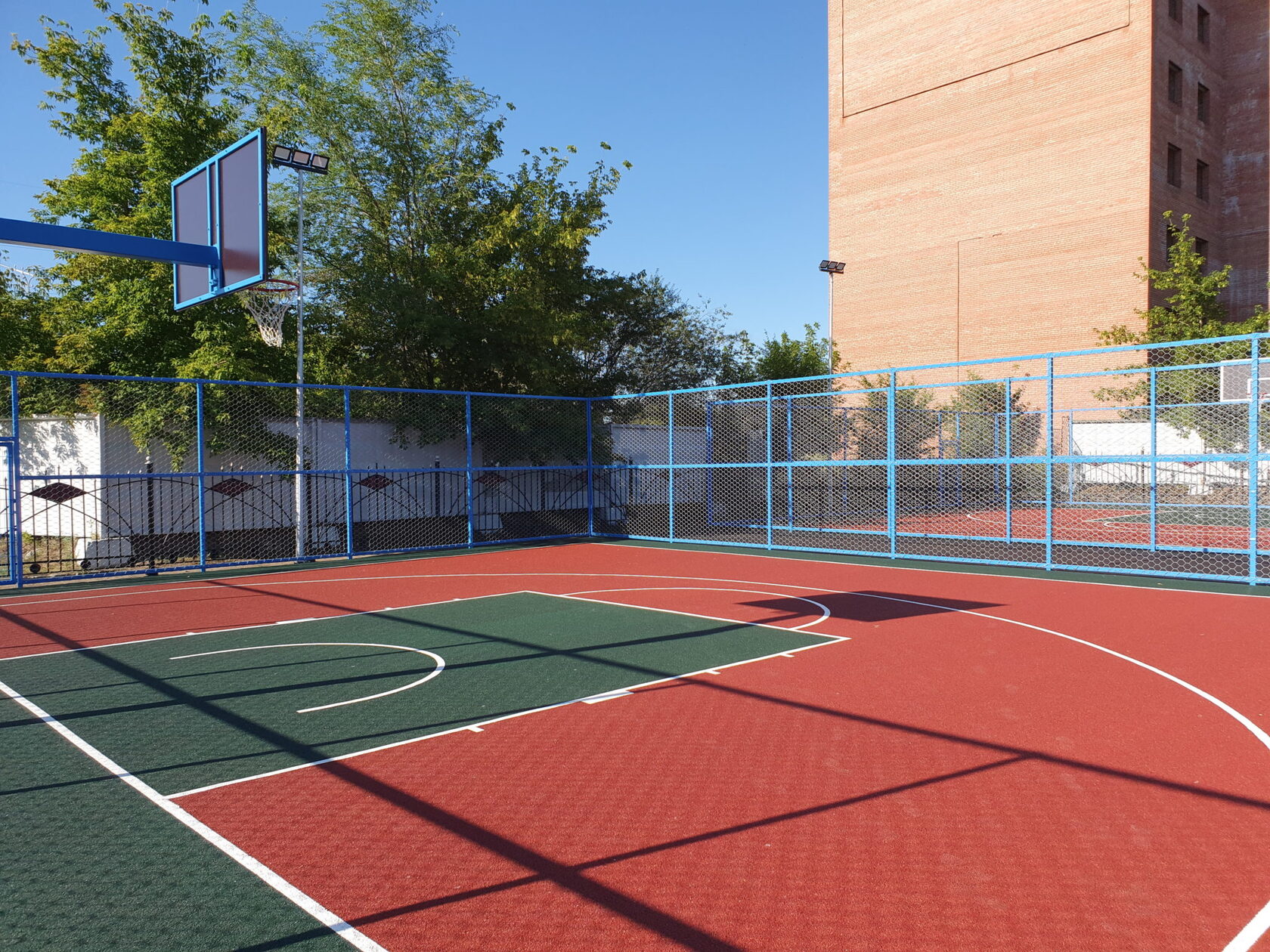

Освещение

Как бы прямолинейно не звучало, но главная задача освещения – это осветить пространство спортивной площадки.

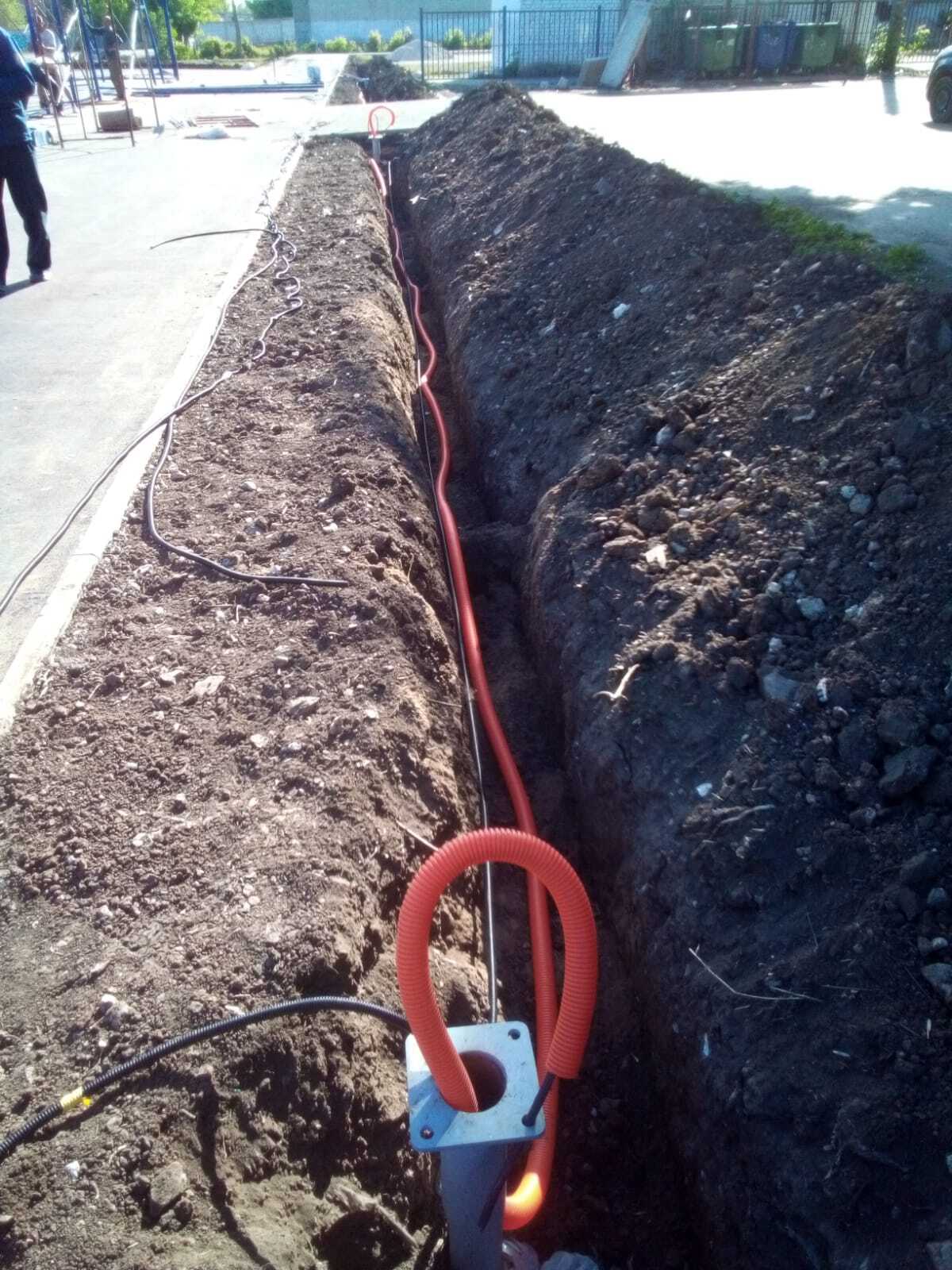

Исходя из практического применения наш рецепт прост: 7-ми метровые граненые оцинкованные опоры, на них по три светодиодных прожектора, электропитание скрытое (подземное).

Например, для освещения площадки размером 30х17м достаточно 4х опор, а для 40х20м – в количестве 6и.

Минимально возможный конструктив асфальтобетонного основания под площадку

Конструкция асфальтового основания для спортивной площадки, толщиной 28 см, предусматривает выполнение следующих работ:

— планировка участка (в том числе нивелировка, устройство земляного корыта, вывоз грунта, уплотнение грунта)

— устройство подстилающих и выравнивающих слоев оснований из песка природного для строительных работ толщиной 10 см с уплотнением;

— устройство основания толщиной 12 см из доломитового щебня фракции 40-70 мм марки 600 с уплотнением;

— установка бортового камня по периметру площадки;

— устройство основания толщиной 2 см из доломитового щебня фракции 10-20 мм марки 600 с уплотнением;

— устройство асфальтобетонного основания толщиной 4 см из мелкозернистой горячей асфальтобетонной смеси типа Д марки III.

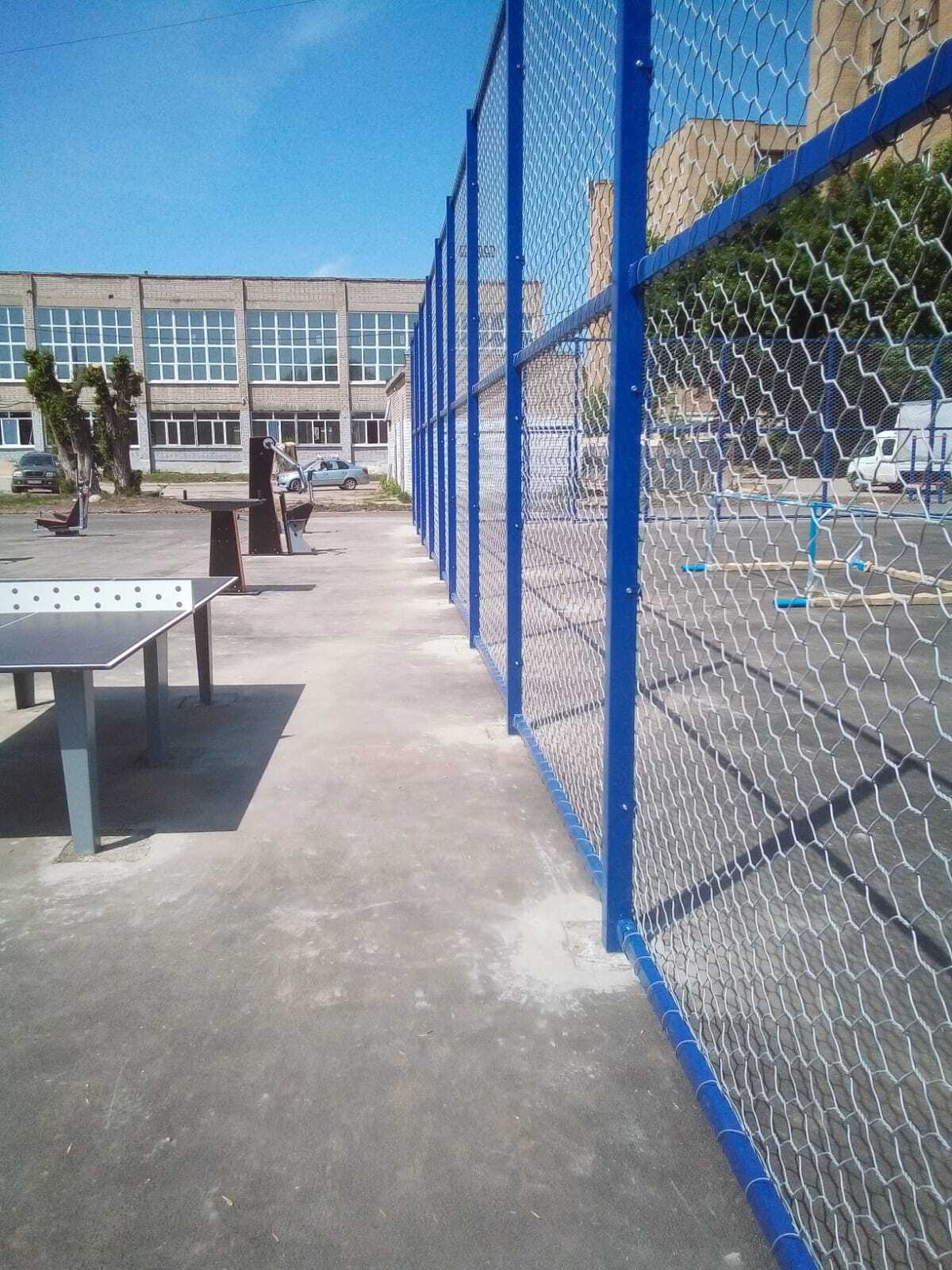

Техническое описание ограждения

Ограждения металлические сетчатые (далее по тексту – изделия), предназначенные для ограждения территорий спортивных площадок для игр с мячом.

Опорные столбы имеют усиленные узлы крепления направляющих перемычек, представляющих собой приваренные П-образные скобы с соосными отверстиями для фиксации направляющих перемычек.

Столбы изготавливаются из профильной трубы сечением 60х60мм для ограждения 3 метра и сечением 80х80 для ограждения высотой 4 метра, толщина стенки 2мм. П-образные скобы изготавливаются методом лазерной резки или штамповки и гибки из листового метала толщиной 3мм.

Направляющие перемычки к таким столбам имеют соосные отверстия в узких боковых гранях, и крепятся к опорным столбам посредством фиксации направляющей во внутренней плоскости П-образной скобы сквозным болтовым соединением.

Направляющие перемычки в данной конфигурации проходят в два ряда (сверху и снизу).

Рядовой опорный столб – размещается на прямых участках ограждения, имеет соответствующие узлы крепления для монтажа направляющих перемычек в прямой плоскости.

Нижняя часть столба бетонируется. Сверху столба устанавливается пластиковая заглушка соответствующего размера, для исключения попадания осадков внутрь столба.

Угловой опорный столб – размещается в углах периметра, предусматривает крепление направляющих перемычек под углом 90гр ,а также имеет дополнительные плоскости для крепления сетки прижимными полосами.

Нижняя часть столба бетонируется. Сверху устанавливается пластиковая заглушка соответствующего размера.

Направляющие перемычки изготавливаются из профильной трубы 60х40 с толщиной стенки не менее 1,5мм. Устанавливаются между опорными столбами в два ряда по горизонтали. Крепятся направляющие перемычки к опорным столбам посредством болтовых соединений. Имеют отверстия для крепления к опорным столбам.

Входная группа состоит из двух опорных столбов, оборудованных с одной стороны узлами крепления направляющих перемычек в соответствии с конфигурацией ограждения, с другой стороны узлами крепления и/или фиксации полотна калитки или ворот. Полотно калитки или ворот изготавливается из профильной трубы, толщина 2мм; для заполнения полотна калитки или створки ворот используется сварная усиленная сетка типа 2D. Стандартный размер калитки: ширина проёма 1м, высота 2м.
Элементы каркаса ограждения должны быть окрашены в два слоя полимерно-порошковым покрытием в цвет:____________
6-ти угольная оцинкованная сетка двойного кручения в ПНД покрытии с размером ячейки 80х100мм, толщина проволоки: 2,7мм- основа; 3,7мм – с учетом ПНД покрытия; диаметр отбортовочной проволоки – 3,0/4,0мм (основа/ с ПНД покрытием).

Сетка должна иметь сплошное полотно без горизонтальных стыков для участков ограждения высотой 4м и 3м. Допускаются вертикальная стыковка рулонов сетки между собой на угловых столбах в специальных зажимах, либо вертикальная стыковка на рядовом столбе с на хлёстом в три ячейки и дополнительной обвязкой монтажной проволокой в ПНД покрытии. Сетка монтируется на собранный и забетонированный каркас. К рядовым опорным столбам крепится посредством специальных скоб крепления. К угловым опорным столбам и к столбам входных групп крепится посредством специальных прижимных полос и прижимных уголков. К направляющим поперечинам крепится монтажной проволокой (вязкой) в аналогичном ПНД покрытии. Цвет ПНД покрытия – серый.
Скоба крепления используется для крепления сетки ограждения к рядовым опорным столбам. Изготавливается из листовой стали толщиной 2мм методом лазерной резки или штамповки с гибкой. Имеет ассиметричную форму для удобства крепления сетки с шестигранной ячейкой и два боковых отверстия под саморезы для крепления к боковым граням рядовых опорных столбов. Скобы должны быть окрашены в два слоя в цвет аналогично основному каркасу.
Монтажная вязка — стальная оцинкованная проволока в ПНД покрытии. Используется для крепления сетки ограждения к направляющим перемычкам методом вязки.
Метизы. Для сборки каркаса ограждения и фиксации сетки применяются следующие крепежные элементы:
— Болт DIN 603 M8x80 оцинк + Гайка с фланцем DIN 6923 M8 zn – для фиксации направляющих к столбам
— Болт DIN 933 M6x30 оцинк+ Гайка с фланцем DIN 6923 M6 zn – для крепления прижимных полос на угловых столбах
— Саморез 5,5х19 кровельные, сверло, цинк, с шайбой – для крепления скоб к опорным рядовым столбам
— Винт с полукруглой головкой М6х30, цинк, – для крепления прижимных уголков к входным группам.
— Заглушка пластиковая внутренняя квадратная 60х60 – для опорных столбов сечением 60х60мм
— Заглушка пластиковая внутренняя квадратная 80х80 – для опорных столбов сечением 80х80мм
— Заглушка пластиковая на болт/гайку М8
— Заглушка пластиковая на болт/гайку М6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОКРЫТИЯ СЕРИИ «KROMANDIK SAFETY PLAY» И «KROMANDIK SAFETY PLAY RUN»

п/п

Физико-механические характеристики,

ед. изм.

 Покрытие

«KROMANDIK SAFETY PLAY»

Покрытие

«KROMANDIK SAFETY PLAY RUN»

1

Прочность при разрыве,  МПа

2,1-2,2

2,7-2,8

2

Относительное удлинение при разрыве,  %

0,80-0,82

0,82-0,85

3

Деформативность при вдавливании – восстанавливаемость,%

87

85

4

Истираемость,  г/см2

0,7

0,39

5

Твердость по Шору А

40

48

6

Гибкость, радиус закругления бруса,  мм до появления трещин

15

15

7

Плотность, кг/м3

1030-1100

1095-1150

8

Водопоглощение,  %

20

20

9

Прочность сцепления  слоев,  Мпа

2,0-2,2

2,4-2,5

10

Прочность сцепления покрытия с основанием,  Мпа

2,15-2,17

2,15-2,17

11

Диапазон нанесения, t

-5 – +38 C

+5 – +40 C

12

Жизнеспособность верхней композиции, мин

не более 30

не более 15

13

Морозостойкость

Не менее F50

Не менее F50

14

Цветопотеря, 0-60мес. *

Отсутствует

10-12%

15

Цветопотеря, 60-120мес.*

Не более 25%

Не более 30%

16

Срок службы, до полной замены (открытые площадки)

не менее10 лет

8 лет (при использовании шипованной обуви)

Данные представлены с учетом использования водопроницаемого покрытия на основе рулонной водопроницаемой подложки  толщиной 11мм для применения на уличных спортивных объектах.
